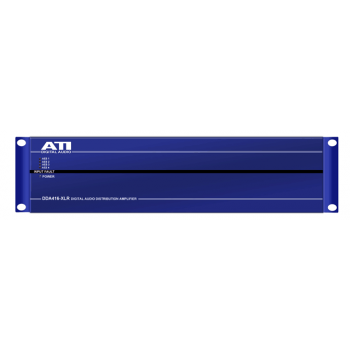

四1X4超低抖動的數字音頻分配放大器
ATI的模型dda416-xlr給你四個獨立的1x4 AES/EBU數字音頻分配放大器，每一個能夠處理AES3音頻從32到192千赫采樣率。該裝置操作簡單明了，它是裝在一個堅固的2U機架安裝附件。所有的音頻連接是直接到單位的后面板的XLR連接器，并沒有特別的突破電纜的需要。
的dda416-xlr具有靈活的信號路由。后面板可訪問的傾角開關，讓您分配給4個輸入的每個銀行的任何4個輸入。這允許您配置DDA作為雙1x8和1X16。其他非對稱路由的組合，如1X4加迷你，也是可能的。摘要報警指示燈顯示故障發生在任何輸入，無論音頻路由。
該dda416-xlr超低抖動性能使得它在任何關鍵的音頻應用中的一個特殊的表演者。它是粗獷的設計為專業服務年。
特點和好處：
接受AES/EBU（AES3）輸入，包括AES環繞如杜比E®
4個獨立的1x4 AES/EBU分配放大器
16個AES/EBU 110歐姆的XLR輸出
所有輸入輸出變壓器隔離
支持采樣率從32到192千赫
所有輸入的前面板故障指示器
靈活的信號路由系統
內部線性穩壓電源
有吸引力的和堅固的2RU包
所有的XLR接口，后面板上；無需突破電纜
dda416 XLR
輸入
連接器
4個XLR母
靈敏度
XLR 1.200mvp-p最小
阻抗
110. + / - 20%，變壓器隔離，平衡和流動
采樣率
KHz到192kHz的，相互獨立的輸入
輸出
連接器
16個XLR公
水平
在加載5 Vp-p 110.
阻抗
110. + / - 20%
采樣率
KHz到192kHz
抖動
< 800皮秒峰
傳播延遲
< 250納秒注：所有參數采用斯坦福研究SR1 200千赫的雙域音頻分析儀驗證
指標
輸入故障發光二極管
AES AES 1，2，3和4的AES AES
功率
指示所有電路的功率
功率
內部供應，115 / 10% 50 / 60Hz交流電±，±4%，10VA，IEC320 3針連接器
大小
19“寬x 3.5”x 8.5“D，9磅。
保修有限，一年保修
