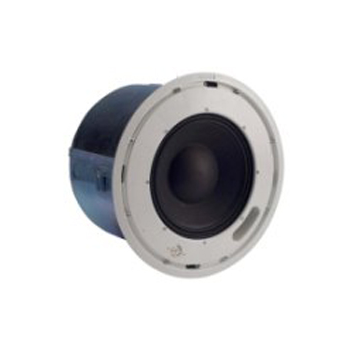

D10SUB吸頂式安裝超低音音箱提供了高強度的低音頻響應，可與分布式設計系列的全頻型號相結合使用。分布式系統有了D10SUB的加入，其呈現的音樂效果和那些大型昂貴的表面安裝式系統持平甚至是超過于它們。D10SUB清晰的低頻響應給零售場所的顧客帶來了更大的吸引力，使酒吧，餐廳的顧客留下了難忘的印象。

依據分布式設計全頻的型號，D10SUB與全頻型號的比率從最小的1:6到最大的1:1。例如，一個D10SUB超低音音箱能為D4或者D5提供超強的低音頻響應，4個D10SUB超低音音箱將會給6個D8或D10做更好的補充。

像分布式設計系列的所有型號那樣，D10SUB的安裝迅速且容易。專有的dro-Stop?和Twist-Assist?加速了安裝，減少了工程耗時。dro-Stop的彈簧腿可以支撐箱體部分放在內藏的托軌和C型環狀支撐板上，這樣安裝人員在固定箱體的時候就不需要自己托住金屬箱體。Twist-Assist和dro-Stop的功能相似：如果音箱后箱體被預安裝到一個管道系統中，當安裝人員緊固后箱體上的螺釘時，Twist-Assist?鎖定系統將允許反射板和音箱組件實現自我支撐。

表面功率選擇器開關能迅速調節70V/100V抽頭，大功率的內部自耦變壓器允許70V或100V線路的全功率輸出。一系列的安裝配件也適合不同的墻體材料。D10的表面組件和后箱體可分開購買。

建筑規格

音箱系統將會是吸頂式安裝超低音音箱，帶有10英寸低頻驅動單元且Carbon Ring Cone技術獲得了專利，還有一個自復位斷路器以保護驅動。

對于已預安裝后箱體的應用里，我們也提供只有障板（零件號 D10SUB-FO）或是前面板的音箱系統，之后可以再把音箱障板插入?？赏繉拥囊粝湔习迨怯蒛L 94V-0 ABS 材料構成的，包括Twist-Assist?鎖定系統，方便插入后箱體，還有耐用的白色粉末涂層鋼制網罩。

吸頂式音箱可帶后箱體，或者單獨售賣，零件號是D10-BC，由防腐蝕鍍鋅鋼板構造成，特點是帶有dro-Stop?安裝輔助裝置。后箱體包括了隱藏式的終端盒，上面的鎖定連接頭可拆卸，螺栓型端子則為了保護有環通功能的導線終端。夾緊機構將能提供溢放口用于高壓電纜或?qū)Ч堋?/span>

此系統的振幅響應是60Hz到160kHz（+/-5dB），低阻抗（8歐）輸入能力是40V RMS。處于1W/1m的靈敏度是93dB（63Hz到250kHz, 1/3倍頻帶），音箱系統的錐形范圍是100 o，標稱系統阻抗會是8歐（在低阻抗設置中）。

這個系統配備了200W的高性能自耦變壓器，在70.7V或是100V的分布式音頻系統中可使用，另外70.7V分布系統中可用200W，100W，50W，25W抽頭（100V分布系統中可用200W，100W，50W抽頭）。前面的擋板設有一個正面抽頭切換開關，隱藏在可拆卸的網罩里，可以方便的選擇自耦變壓器和低阻抗設置。

系統還包括了搭鎖的C型環狀支撐板，天花板支撐橋軌。它的邊框直徑是15.197英寸（386mm），箱體深度是9.938英寸（252.4mm），重量是24.8lbs（11.2kg）。在干式墻或者石膏到位前，構筑支架便可用于安裝音箱系統。

此系統通過了ETL認證，符合UL1480, UL2043，CSA60065，NFPA70，NFPA90標準，適用于空氣處理空間。

特性

·高強度的低音頻響應

·內部被動低通分頻

·dro-Stop?安裝輔助裝置包括托軌和C環，可支撐箱體部分，簡化安裝過程

·專門設計的天花板支撐橋軌和C型環狀支撐板可防止音箱下垂

·Twist-Assist?鎖定系統可讓音箱快速容易安裝

·后箱體表面有3/4英寸和1英寸的線管接口

·外部環通Euroblock連接頭

·后蓋可以作為線夾使用，還有一個線管接口

·可選擇8歐或70V/100V的操作

·可選箱體后部和正面面板

規格說明

音箱類型：吸頂式安裝超低音音箱

操作范圍： 42Hz-200 kHz

頻率響應： 60Hz-160kHz (±5dB)

最大輸出等級（8歐姆）：200W持續，500W節目

40V RMS，89V瞬間峰值

變壓器抽頭-70V：200W,100W,50W, 25W和低阻抗

100V：200W, 100W, 50W

靈敏性（1W/1m）：93dB SPL (63 Hz to 250 kHz 1/3倍頻帶)

輸出最大值：116 dB SPL/122 dB SPL（峰值 8歐）

標稱阻抗：8歐

最小阻抗：8.4歐 @ 100Hz

標稱覆蓋：180 o錐形

軸向Q值/DI：1.7/2.3, 50 Hz to 200kHz

建議的信號處理：41Hz高通濾波器

驅動：低頻 1×10英寸

驅動保護：自復位斷路器

輸入接口：4-position Euroblock連接頭

控制裝置：表面功率/低阻抗連接器開關

箱體：防腐蝕鍍鋅鋼板

安裝/裝備規定：4個鋼鐵安裝夾帶有3英寸的夾環

網罩：粉末涂層鋼制網罩，白色，可涂層

障板：反射加載 UL 94V-0 ABS

安全特點: 4個安全掛點

安全機構認證：ETL認證，UL1480, UL2043，CSA60065，NFPA70，NFPA90標準，適用于空氣處理空間。

正面/箱體背面選擇：D10-FO 正面組件，D10-BC 箱體背面

所需配件：電子高通濾波器

包含配件：C型環狀支撐板，天花板支撐橋軌，網罩，油漆保護罩，開孔模板，平口螺絲刀

可選配件： D10-NCB構筑支架

尺寸-寬度：15.197英寸（386mm）邊框直徑

深度：9.938英寸（252.4mm）箱體深度

開口直徑：14.125英寸（359mm）

重量：24.8lbs（11.2kg）
