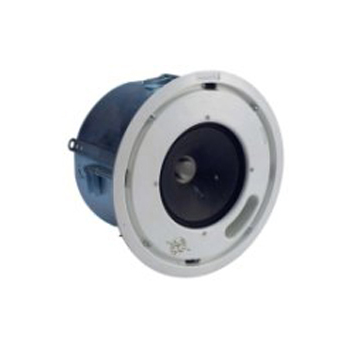

D10是分布式設計系列的旗艦型號，遠遠超出了同等吸頂式產品的性能。它能提供高水平的前景音樂，清晰有力的傳呼廣播（即使是在嘈雜的環境中）并能支持運動設施，社團或是演唱會場地的大型系統，以用于延遲和補聲。D10可提供有力的音樂表演和超清晰音質，它意味著吸頂式音箱市場的改變。

由于Community的均勻調聲技術，D10可以和分布式設計系列的其他小型號相結合使用，提供該區域需要的功率和低頻響應。真正的同軸設計，高低頻驅動單元使用獨立的磁結構，可以有效減少失真，其靈敏度也比業內同類型產品高，而且只需使用其他同類產品一半功率的功放，輸出卻會高出3dB到6dB。

專利Tru-Phase?波導器和處在中心位置的驅動完美結合，持續提供寬廣的錐形覆蓋，頻率上限可到16kHz。Community的專利Carbon Ring Cone技術增加了紙盆的有效面積，減少了失真同時加強了紙盆的耐用度。

專有的dro-Stop?和Twist-Assist?加速了安裝，減少了工程耗時。dro-Stop的彈簧腿可以支撐箱體部分放在內藏的托軌和C型環狀支撐板上，這樣安裝人員在固定箱體的時候就不需要自己托住金屬箱體。Twist-Assist和dro-Stop的功能相似：如果音箱后箱體被預安裝到一個管道系統中，當安裝人員緊固后箱體上的螺釘時，Twist-Assist?鎖定系統將允許反射板和音箱組件實現自我支撐。

表面功率選擇器開關能迅速調節70V/100V抽頭，大功率的內部自耦變壓器允許70V或100V線路的全功率輸出。一系列的安裝配件也適合不同的墻體材料。D10的表面組件和后箱體可分開購買。

建筑規格

音箱系統將會是兩分頻、全頻吸頂式音箱，帶有10英寸低頻驅動單元且Carbon Ring Cone技術獲得了專利，同時還有同軸安裝的1.25英寸開口高頻壓縮驅動單元。驅動將會連接一個分頻器，分頻頻率是1kHz, 還有一個自復位斷路器以保護驅動。

對于已預安裝后箱體的應用里，我們也提供只有障板（零件號 D10-FO）或是前面板的音箱系統，之后可以再把音箱障板插入。可涂層的音箱障板是由UL 94V-0 ABS 材料構成的，包括Twist-Assist?鎖定系統，方便插入后箱體，還有耐用的白色粉末涂層鋼制網罩。

可涂層的音箱障板是由UL 94V-0 ABS 材料構成的，包括Twist-Assist?鎖定系統，這樣插入后箱體會更容易，還有耐用的白色粉末涂層鋼制網罩。

吸頂式音箱可帶后箱體，或者單獨售賣，零件號是D10-BC，由防腐蝕鍍鋅鋼板構造成，特點是帶有dro-Stop?安裝輔助裝置。后箱體包括了隱藏式的終端盒，上面的鎖定連接頭可拆卸，螺栓型端子則為了保護有環通功能的導線終端。夾緊機構將能提供溢放口用于高壓電纜或?qū)Ч堋?/span>

此系統的振幅響應是75Hz到20kHz（+/-5dB），低阻抗（8歐）輸入能力是40V RMS。處于1W/1m的靈敏度是98dB（100Hz到12.5kHz, 1/3倍頻帶），從500Hz到6kHz，音箱系統的錐形范圍是100 o，標稱系統阻抗會是8歐（在低阻抗設置中）。

這個系統配備了200W的高性能自耦變壓器，在70.7V或是100V的分布式音頻系統中可使用，另外70.7V分布系統中可用200W，100W，50W，25W抽頭（100V分布系統中可用200W，100W，50W抽頭）。前面的擋板設有一個正面抽頭切換開關，隱藏在可拆卸的網罩里，可以方便的選擇自耦變壓器和低阻抗設置。

系統還包括了搭鎖的C型環狀支撐板，天花板支撐橋軌。它的邊框直徑是15.197英寸（386mm），箱體深度是9.938英寸（252.4mm），重量是23.1lbs（10.5kg）。在干式墻或者石膏到位前，構筑支架便可用于安裝音箱系統。

此系統通過了ETL認證，符合UL1480, UL2043，CSA60065，NFPA70，NFPA90標準，適用于空氣處理空間。

特性

·高清晰度，均勻覆蓋

·提供一致，寬廣的分布概率，頻率上達16kHz

·真正的同軸音箱，帶有高頻壓縮驅動

·Tru-Phase?高頻波導

·Carbon Ring Cone（碳環錐盆）技術獲得專利

·dro-Stop?安裝輔助裝置包括托軌和C環，可支撐箱體部分，簡化安裝過程

·專門設計的天花板支撐橋軌和C型環狀支撐板可防止音箱下垂

·Twist-Assist?鎖定系統可讓音箱快速容易安裝

·后箱體表面有3/4英寸和1英寸的線管接口

·外部環通Euroblock連接頭

·后蓋可以作為線夾使用，還有一個線管接口

·可選擇8歐或70V/100V的操作

·可選箱體后部和正面面板

規格說明

音箱類型：兩分頻，全頻 同軸吸頂式音箱，8歐或70V/100V

操作范圍： 58Hz-22 kHz

頻率響應： 75Hz-20kHz (±5dB)

最大輸出等級（8歐姆）：200W持續，500W節目

40V RMS，89V瞬間峰值

變壓器抽頭-70V：200W,100W,50W, 25W和低阻抗

100V：200W, 100W, 50W

失真-10%總功率：第二諧波 第三諧波

500Hz: 0.92% 0.88%

2 kHz: 0.81% 0.30%

8kHz: 2.9% 0.04%

1%總功率：第二諧波 第三諧波

500Hz: 0.17% 0.71%

2 kHz: 0.07% 0.16%

8kHz: 1.04% 0.01%

靈敏性（1W/1m）：98dB SPL (100 Hz to 12.5 kHz 1/3倍頻帶),121 dB SPL (250 Hz to 4 kHz聲音范圍)

輸出最大值：121 dB SPL/127 dB SPL（峰值 8歐）

標稱阻抗：8歐

最小阻抗：6.6歐 @ 190Hz

標稱覆蓋：88 o錐形（1Hz至6kHz）

100 o錐形（500Hz至6kHz）

軸向Q值/DI：6.5/8.1, 500 Hz to 6 kHz

分頻頻率：1kHz

建議的信號處理：58Hz高通濾波器

驅動：低頻 1×10英寸

高頻1×1.25英寸開口壓縮單元

驅動保護：自復位斷路器

輸入接口：4-position Euroblock連接頭

控制裝置：表面功率/低阻抗連接器開關

箱體：防腐蝕鍍鋅鋼板

安裝/裝備規定：4個鋼鐵安裝夾帶有3英寸的夾環

網罩：粉末涂層鋼制網罩，白色，可涂層

障板：反射加載 UL 94V-0 ABS

安全特點: 4個安全掛點

安全機構認證：ETL認證，UL1480, UL2043，CSA60065，NFPA70，NFPA90標準，適用于空氣處理空間。

正面/箱體背面選擇：D10-FO 正面組件，D10-BC 箱體背面

所需配件：電子高通濾波器

包含配件：C型環狀支撐板，天花板支撐橋軌，網罩，油漆保護罩，開孔模板，平口螺絲刀

可選配件： D8-NCB構筑支架

尺寸-寬度：13.209英寸（335.5mm）邊框直徑 深度：8.166英寸（207.4mm）箱體深度

開口直徑：12.25英寸（311mm）

重量：16.4lbs（7.4kg）
