CDC 4
CDC4 I/O 3216

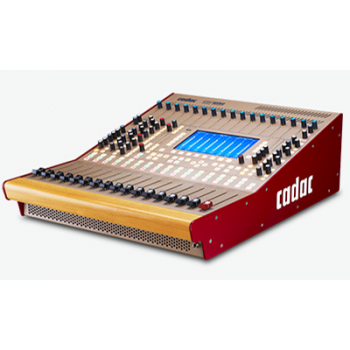

CDC Four數字現場調音臺

CDC Four是建立在專有DSP調音平臺上的全新研發之作，標志著CADAC在全新市場領域的持續拓展。操作界面以及功能旋鈕的設計打破常規，比一般數字調音臺更加直觀，使用戶能在最短時間內掌握調整方法，顯示屏上的功能清晰明確。單機便可以實現16路單聲道+8路立體聲輸入， 一個可選火線接口提供了更多錄音功能，配以16通道 19英寸機架擴展模塊能提供高達48通道調音系統。調音臺特點包括16個馬達推子，高辨析度TFT色彩顯示屏以及所有功能的場景記憶。
調音臺的特別研發的超低失真EQ濾波器，模擬音色壓縮器，96kHz,24-bit Delta-Signma AD/DA 轉換器以及4個第四代32/40-bit 浮點 SHARC處理器等能反映出它高超的聲音質量。它寬闊的動態范圍和低噪音話放具有優質的輸入ICs，卓越的CMRR能夠進行理論上最大的等效輸入噪音。

中央處理模塊（CAM）控制全部輸入信號，編組，VCA編組，效果以及輔助發送。每個功能具有一個具體的控制，沒有“折疊”或菜單滾動欄。能夠使調音臺操作和模擬臺一樣快速。另一個特點是立體聲總輸出模塊，在EQ和動態控制旁邊，只用于輸出，所以對操作者來說是一直可用的。中間7寸高辨析度彩色TFT顯示屏顯示了全部參數的具體細節以及情景號碼，內置效果編輯，Midi狀態燈。所有旋轉編碼器可以通過按下數值，模式和功能的控制鍵進入并立即顯示。復雜的總線路由，輔助推前/推后分配，詳細的動態設定也都顯示在屏幕上，為前面板留出更多空間以便能夠更快地進入實時功能。

數字參數
AD/DA轉換器24bits
DSP辨析度40 bits 浮點
采樣頻率96kHz

參數
通道24 (16mono 8 stereo)
輔助mono (可切換前/后推子對)
子編組4mono,可聲像化到主立體總線
立體效果返回2
輸入阻抗10k Ohm 電子平衡
標稱輸入電平0dBu
最大輸入電平+21dBu(平衡)+10dBu(不平衡)
最大輸出電平+21dBu
話放CMRR-89dBu(100Hz to 1kHz)
信噪比-80dBu 整體增益
等效輸入噪音（EIN）<127dB 200ohm 源阻抗
動態范圍110dB,20Hz to 20kHz 不加權
THD0.02%@1kHz, 10dB gain
頻率響應
串音-80dB to -90dBu at 10kHz
相位響應≤5°@20Hz

特點
CDC Four連接器類型
輸入（全部）25
麥克輸入帶斷點插入163 pin 母XLR
立體聲輸入通道81/4 inch jack 插座
對講麥克13 pin 母XLR
總線（全部）27
編組4
輔助8
立體聲效果總線（只限內部）2
輔助可切換推前/推后8
總輸出LR2
AFL（立體聲）2
PFL（單聲道）1
輸出43
編組41/4 inch jack 插座
輔助輸出81/4 inch jack 插座
可分配平衡插入發送81/4 inch jack 插座
總輸出立體聲輸出帶斷點插入23 pin 母XLR
單聲道總輸出13 pin 母XLR
立體聲監聽輸出（標稱單聲道）1/4 inch jack 插座
立體聲監聽輸出2
單聲道監聽輸出11/4 inch jack 插座
直接輸出161/4 inch jack 插座
立體聲耳機輸出11/4 inch jack 插座
數字接口—Firewire有在Firewire總線上最多32個輸入，32個輸出。

所以路由矩陣要求被作為屏幕的界面。
輸入到通道16
直接輸出16
輸入到立體聲通道16
立體聲通道的直接輸出16
編組輸出4
輔助輸出8
總立體聲輸出2
采樣頻率96kHz
Bit 深度24 Bit
