增加與繼電器和開關的互動，以提高您的數字標牌演示
葛粉通用輸入/輸出（GPIO）模塊與Wi-Fi的葛粉數字標牌播放器（或Wi-Fi加），允許專業集成商添加光學傳感器，繼電器，照明控制，按鈕，和其他設備，現有的數字標牌展示。使用運動傳感器的GPIO模塊自動播放數字標牌內容，當有人接近屏幕或觸發繼電器在亭或其他目的地——可能僅限于你的創造力改變照明。外部事件被發送通過USB進入數字標牌播放器集成到SMIL腳本觸發播放列表。GPIO模塊得出功率最小，使用簡單的開閉電路的輸入和輸出端口。
它是如何工作的
連接包括一對數字標牌播放器W / Wi-Fi USB端口的USB電纜（或Wi-Fi加）到USB端口的GPIO。連接開關或傳感器的輸入。連接燈或繼電器的輸出。
10輸入4輸出的作品具有Wi-Fi和Wi-Fi數字標牌播放器，數字標牌播放器加葛粉
輸入端口：（10）對地短路的“在”的狀態，“浮”為“關閉”狀態的輸出端口：（4）對地短路為“狀態”，“關閉”狀態連接高阻抗：鳳凰（euroblock）輸入范圍：0～5V直流電流（最大）：250mA（最大）（從USB端口）輸出電流：20mA每端口（最大）總輸出端口電流：50mA（最大）尺寸（寬x高x深）：2.3“x 0.5”x 2.3“（59mm x 12.75mm×56mm）單位重量：1.3盎司（37克）

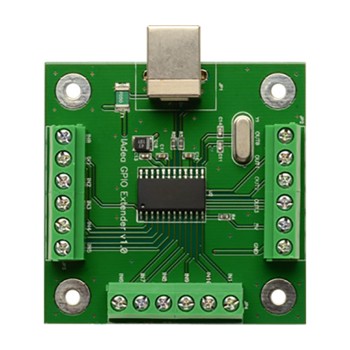

（1）dswf GPIO PCB產品（ext-dswf-gpio）（1）3英尺USB電纜（A-B）（cab-usb-dswf-03）（1）快速入門指南（qsg-dswf-gpio）
