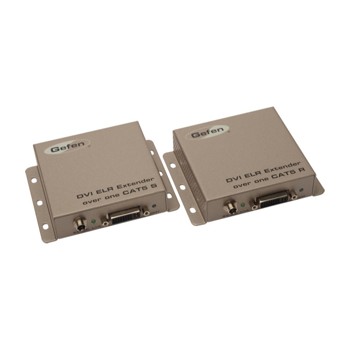

DVI延長到495英尺（150米）超過一個CAT-5E電纜
的DVI ELR擴展器一類允許一個DVI源到顯示器的延伸，高達495英尺（150米），使用一個CAT-5E電纜。本產品可通過HDCP和HPD。它也可以通過安裝通過傾角開關的最大范圍或最大帶寬，并為低功耗（自動睡眠模式）或始終在操作配置。的DVI擴展在一個CAT5使用葛粉的ELR實現?HDbaseT技術，允許DVI信號在一個單一的CAT-5E或更好的電纜旅行，降低電纜成本和便于安裝。
它是如何工作的
使用包括DVI連接線連接電腦或其他DVI源發送單元。將接收機單元與一個DVI電纜高清顯示。使用高達495英尺（1.5）的CAT-5E電纜連接發送到接收單位。配置傾角開關必要。將包括鎖電源供應器連接到發送器和接收器單元，并將電源供應器插頭插入電源插座。所有連接設備的功率。
DVI延伸達495英尺（150米）超過一個CAT-5E電纜支持分辨率高達1080p全高清1920×1200（WUXGA）EDID管理快速融合源和顯示啟用/禁用HPD通過交換機通過節能（綠色模式）選擇開關150m／100m范圍選擇器開關配置的最大擴展范圍（150米）或最大帶寬鎖定電源表面貼裝
最大像素時鐘：165 MHz的視頻輸入連接器（發送者）：（1）DVI-I，29針，女性（數字）視頻輸出連接器（接收器）：（1）DVI-I，29針，女性（數字）鏈路連接器（發送/接收）：（1）內部/外部數據選擇器（RJ-45發件人）：（1）DIP開關HPD通過選擇器（發送者）：（1）DIP開關電源節省選擇器（發送/接收）：（1）DIP開關150m／100m范圍選擇器（發送/接收）：（1）DIP開關鏈接指示器（發送/接收）：（1）LED，綠色電源（發送/接收）：5V直流電源消耗（發送/接收）：10 W單位最高工作溫度：0±45°C工作濕度：0到90%相對濕度，無冷凝尺寸（寬x高x深）：4.3“x 1”x 3.4“（110mm x 26mm×86mm）航運衛GHT：3磅（1.4公斤）
（1）DVI ELR擴展器一CAT-5（發送者）ext-dvi-1cat5-elrs（1）DVI ELR擴展器一CAT-5（接收器）ext-dvi-1cat5-elrr（1）雙鏈路DVI電纜（cab-dvic-dln-06mm）（2）5V直流閉鎖電源（ext-ps526aip-lp）（1）快速入門指南（qsg-ext-dvi-1cat5-elr）
