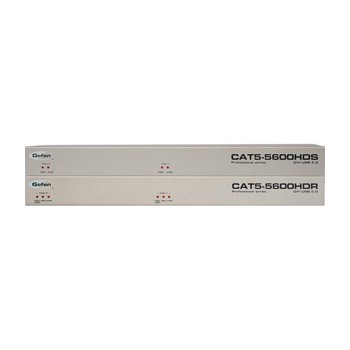

兩個DVI和USB 2擴展源超過三cat-6a *電纜
兩個DVI和USB 2外設來源從任何電腦或KVM設備與葛粉cat5-5600hd專業系列KVM延長器延長。擴展到200英尺（60米）用兩（2）cat-6a電纜*。
接收單位允許最多兩個DVI顯示器的連接和多達四個USB設備，擴大您的工作空間和提高生產力，在后期制作和編輯環境。
USB 2數據傳輸速率高達480 Mbps是除了與USB 1.1支持向后兼容。
* CAT-5或5e類電纜可延長到150英尺（45米）在1920×1200 @ 60Hz。CAT-5電纜足夠的USB連接。屏蔽電纜是可選的。
它是如何工作的
把cat5-5600hd傳感器旁邊的源。使用包括DVI電纜連接DVI源（S）的發送單元。使用提供的USB電纜連接到USB主機發送單元（源）裝置。連接到DVI顯示器接收單元使用DVI電纜。連接USB設備的接收單元。連接發送單元，接收單元采用了200英尺三CAT-6電纜（見注以上*）。連接所包括的鎖定電源供應給發送器和接收器單元，然后將電源線連接到可用的電源插座上。
注：本cat5-5600hd通過HDCP通過裝置。
DVI延伸達200英尺（60米）使用兩cat-6a DVI電纜延伸到150英尺（45米）使用兩個CAT-5E電纜支持分辨率高達1920×200英尺1200 USB 2擴展（60米）以上使用CAT-5E電纜支持USB 2高達480 Mbps的傳輸速率向后兼容USB 1.1設備HDCP通過鎖定電源機架安裝
視頻放大器的帶寬：165 MHz輸入視頻信號：1.2V p-p DDC的輸入信號：5 Vp-p（TTL）視頻輸入連接器（發送者）：（2）DVI-I 29針，女性（數字）視頻輸出連接器（接收器）：（2）dvi-1 29針，女性（數字）鏈路連接器（發送者/接收機）：（3）屏蔽RJ-45，USB主機接口（發送者）：（1）B型USB，USB設備連接器（接收器）女：（4）USB A型，女的指示燈（發送/接收）：（2）鏈接1 /鏈接2（閃紅綠色電力，當與）情商旋轉開關（接收器）：（2）情商EQ 1 / 2（調整電纜的類型和長度）電源（發送/接收）：5V直流，鎖定消耗功率：20W（最大）單位工作溫度：0 - 40°C尺寸（發送/接收）：17 Wx 4.5“DX 1.75”裝運重量：8磅。
（1）與USB 2傳感器雙DVI KVM延長器（ext-cat5-5600hds）（1）與USB 2接收機單元雙DVI KVM延長器（ext-cat5-5600hdr）（2）6英尺的DVI電纜（M-M）（cab-dvic-dln-06mm）（1）6英尺USB電纜（A-B）（cab-usb-6）（2）5V直流電源供應（ext-ps54aulpn）（2）交流電源線（cab-powercord-xx）（2）機架耳集（ext-rack-19-brz）（1）快速入門指南（qsg-cat5-5600hd）
