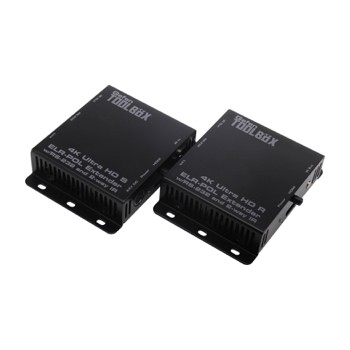

點擊圖片查看原圖
它是如何工作的
連接傳感器到高清源使用包括HDMI電纜。用另一個HDMI電纜連接的接收單位顯示。將一個CAT-5E或更好的電纜發送和接收單位之間。從通過紅外光譜顯示位置控制源，連接包括紅外擴展器（葛粉零件號ext-rmt-extirn）的紅外分機連接器上的接收單元。連接包括紅外發射器（葛粉零件號gtb-iremit）到紅外的發送裝置將紅外發射端口的源紅外傳感器。點的紅外遙控器的紅外擴展控制源。對于放置在接收單元（如顯示器）附近的設備的紅外控制，將紅外輸出從自動化控制設備連接到發送單元上的連接器中的紅外。連接一個紅外發射器（葛粉零件號ext-iremit）的紅外光譜在接收單元端口和連接的紅外發射器對被控設備的紅外傳感器。將本地和遠程位置之間的RS-232接口，連接包括男性從發送者到自動化控制裝置的電纜和女性DB-9，連接相同類型的接收器的裝置來控制另一個DB-9線纜。連接包括24V直流供電的傳感器和插入可用的電源插座。功率接收器由發送者單位使用葛粉Pol技術CAT-5E電纜。所有相關設備的功率。
注：屏蔽（STP）CAT-5E或六類推薦。非屏蔽（UTP）CAT-5E或六類可根據電纜質量，但不是最好的選擇。應始終保持這些電纜遠離電源線和其他來源的電磁干擾。
擴展4K超高清（3840×2160 @ 60Hz，4:2:0或30Hz，4:4:4）和雙向RS-232，紅外高達330英尺（100米）在一個CAT-5E（8位色**）擴展4K影院（DCI）（4096×2160 @ 24或30Hz 4:4:4），（8位色* *），RS-232，雙向紅外在一個CAT-5E電纜可達330英尺/ 100米（8位色* *）在延長HDMI 1080p全高清，RS-232，雙向紅外在一個CAT-5E電纜可達330英尺/ 100米（12位色深）在延長HDMI 1080p全高清，RS-232，雙向紅外在一個CAT-5E電纜可達495英尺/ 150米（8位色* *）HDMI支持HDMI HDCP功能：2 2.2和1.4 12位色深的LPCM 7.1音頻，Dolby TrueHD和DTS-HD音頻，通過電視pass-t通過CEC通過唇同步通過RS-232擴展雙向紅外延伸從發送者到接收者和發送者的接收器葛粉Pol功能提供功率接收器在連接電纜使用葛粉的實現HDbaseT技術的EDID通過鎖定電源連接器表面貼裝*本產品通過顯示器的EDID的源。如果顯示是能夠接受深顏色，源必須手動配置為輸出8位顏色。
最大像素時鐘：300 MHz最大TMDS時鐘：300 MHz的視頻輸入連接器（發送者）：（1）HDMI A型19針，女，鎖定視頻輸出連接器（接收器）：（1）HDMI A型19針，女，鎖緊連接接頭（發送/接收）：（1）RJ-45，屏蔽RS-232端口（發送者）：（1）DB-9 RS-232端口（接收器），女（1）男：DB-9，紅外擴展端口（接收器）：（1）3.5mm迷你立體聲杰克紅外擴展型：ext-rmt-extirn紅外輸出端口（發送/接收）：（1）3.5mm迷你單杰克紅外端口（發送者）：（1）3.5mm迷你單杰克功率/ HDCP指示LED（發送/接收）：（1）雙色：藍/黃電源：（1）直流24V，鎖定消耗功率：10W最大操作溫度：0±50°C工作濕度：10到90%，相對濕度，不凝結存儲溫度：20±85°C存儲濕度：0±95%，相對濕度，無冷凝平均無故障時間：50000小時尺寸（寬x高x深）（發送/接收）：4.3“x 1”x 3.2“（110mm×26mm×80mm）單位重量（發送器/接收器）：0.35磅（0.2公斤）重量：2.6磅（1.2公斤）
（1）4K超高清HDMI（ELR擴展發送裝置）（1）4K超高清HDMI ELR補充劑（接收器）（1）6英尺HDMI電纜鎖（M-M）（cab-hd-lck-06mm）（1）6英尺DB-9線纜（cab-db9-6mf-ba）（1）紅外擴展模塊（ext-rmt-extirn）（1）單一的紅外發射器（ext-iremit）（1）24V直流電源（ext-ps241aip）（1）快速入門指南（qsg-gtb-uhd2irs-elrpol-blk）
