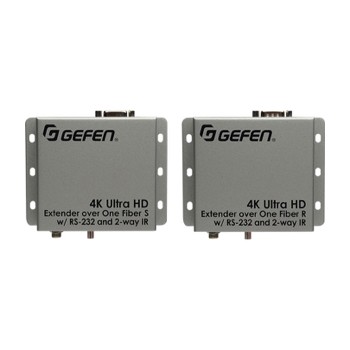

葛粉的4K超高清HDMI擴展為一纖維是一個完整的解決方案，允許HDMI，RS-232雙向紅外被延長到3300英尺（1000米）在4K的分辨率和高達6600英尺（2000米）在1080p60全高清。本產品適用于任何HDMI源和支持分辨率高達4K超高清（3840×2160 @ 30Hz）。這符合HDCP擴展器是理想的用于安裝在HDMI信號源和顯示位于彼此分開的干擾容易操作環境。一個單鏈的多鏈封端的多模光纖電纜用于擴展，提供卓越的保護，從電磁干擾（電磁干擾），并保持信號完整性。自動虛擬EDID功能允許擴展顯示標識數據自動復制（EDID）寄件人單位連續可用的源。這允許在顯示圖片快速恢復供電或使用與切換器和矩陣相結合。與類似銅基解相比，光信號傳輸提供了固有的原電池隔離和良好的抗電磁干擾。這些發送器和接收器模塊還具有金屬外殼，提供進一步的保護，防止輻射噪聲。鎖定HDMI和電源連接器，保證無故障的安裝和持久的，可靠的操作。
它是如何工作的
發送單元放置在源附近，靠近顯示器的接收器單元。提供HDMI電纜連接鎖定發件人單元與電源之間。將接收機單元和顯示之間的HDMI電纜。連接包括一個RS-232自動化設備發送單元DB-9線纜。連接另一個男性對女性的DB-9電纜接收單元和rs-232-controlled裝置在接收端之間（如顯示）。把從觀景位置源單元的紅外控制信號，連接紅外輸出從自動化控制裝置或包括葛粉ext-rmt-extirn紅外擴/分機在接收端口的紅外光譜，并連接一個紅外發射器的紅外在發送單元的源紅外傳感器窗口。在觀賞位置控制設備（如顯示器）從源端，使用紅外/分機在發送方和IR在接收端連接端口。連接一股多模光纖電纜，與供應鏈連接器，發送者和接收者單位之間。將鎖電源供應器連接到發送端和接收單元，并將其插入電源插座。動力所有相關設備。
延長HDMI，RS-232，雙向紅外對單股光纖電纜延伸4K超高清（3840×2160 @ 60Hz，4:2:0，或30Hz，4:4:4）達：3300英尺（1000米）超過50 / 125μM om3e / OM4光纖500英尺（150米）超過50 / 125μM（OM3）纖維的165英尺（50米）超過62.5 / 125μM（OM1）纖維延伸1080p全高清（1920×1080 @ 60Hz）達：6600英尺（2000米）超過50 / 125μM om3e / OM4光纖1000英尺（300米）超過50 / 125μM（光纖OM3）330英尺（100米）超過62.5 / 125μM（OM1）纖維支持HDMI功能：HDMI 2兼容HDCP兼容的12位色深的LPCM 7.1音頻，杜比TrueHD和DTS-HD音頻®，?3DTV通過唇同步通過汽車虛擬EDID自動校準基于類型和通過USB固有的抗電磁干擾長度的光纖電纜全雙工RS-232到115200波特固件升級（EMI）鎖定電源表面貼
最大像素時鐘：300 MHz的HDMI連接器（發送/接收）：（1）HDMI A型，19針，女，鎖定RS-232連接器（發送者）：（1）DB-9 RS-232連接器（接收器），女（1）男：DB-9，USB連接器（發送/接收）：（1）USB迷你B，女紅外輸出連接器（發送/接收）：（1）3.5mm迷你單杰克，女紅外/外部連接器（發送/接收）：（1）3.5mm迷你立體聲杰克，女紅外擴展型：ext-rmt-extirn鏈路連接器（發送/接收）：（1）SC型鏈路指標（發送器/接收器）：（1）LED，綠色/紅色電源指示燈（發送/接收）：（1）LED，藍色/紅色雙向紅外載波通過頻率范圍：30千赫到60千赫（發送/接收）電源：5V直流電源消耗（發送/接收）：2.5W每個最大運算工作溫度：+ 32 + 113°F（0 + 45°C）工作濕度：5%到90%相對濕度，無冷凝存儲溫度：4±185°F（20 + 85°C）存儲濕度：0%到95%相對濕度，無冷凝平均無故障時間：50000小時尺寸（W X H X D，發送器/接收器）：4.3“x 1”x 3.4“（110mm×26mm×86mm）凈重（發送/接收）：0.4磅（0.2kg）每個重量：3磅（1.4公斤）
（1）傳感器（ext-hdrs2ir-4k2k-1fos）（1）接收單位（ext-hdrs2ir-4k2k-1for）（1）6英尺（cab-hd-lck-06mm鎖定HDMI電纜）（1）6英尺單紅外發射器（ext-iremit）（1）與載波頻率的紅外擴展模塊（ext-rmt-extirn）（2）5V直流閉鎖電源（ext-ps526aip-lp）（1）快速入門指南（qsg-hdrs2ir-4k2k-1fo）
