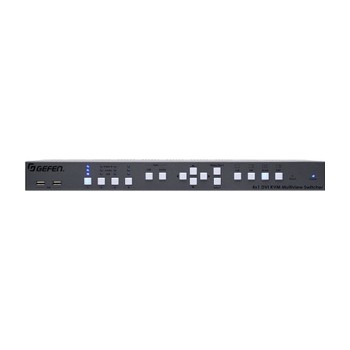

接口四計算機到一個雙屏幕工作站
的ext-dvik-mv-41是從雙監控工作站控制四臺電腦的完美解決方案。操作員可以在一個屏幕上觀察到4張圖片，而另一個顯示器可以切換到顯示的圖片，需要更密切關注。本產品是兼容HDCP，支持輸入和輸出分辨率高達1920 x 1200（WUXGA）和1080p全高清。兩個前面板USB端口和/或雙向音頻（麥克風和耳機/音箱）可以獨立路由從任何四個計算機工作站。四默認出廠設置為最常用的窗口上顯示的安排，包括單窗口輸出，畫中畫，四視圖，圖片和照片。DVI KVM切換器是多視點的4X1可控通過前面板，鍵盤/鼠標，和RS-232。一個直觀的屏幕上的圖形用戶界面，簡化了系統的配置和操作。多達8個DVI KVM切換器可以菊花鏈共同創造一個精心制作的32臺計算機工作站。本產品是現場固件升級與葛粉syner-g軟件套件。
它是如何工作的
該產品可放置在架子上或安裝在一個標準的19英寸機架。連接DVI視頻輸出，USB，L/R音頻輸出，麥克風輸入從四電腦DVI-D，USB主機，L / R，和麥克風端口源1通過4對ext-dvik-mv-41背面板。連接到兩個DVI顯示器的視頻輸出和視頻B DVI-D DVI-D。連接一副耳機或揚聲器，以輸出音頻輸出。接單電腦麥克風麥克風杰克。連接鍵盤和鼠標裝置后面的工作站的USB端口。兩個USB外設可以連接在交換機前面的USB端口。如果機架安裝單元，安全連接的接地端子系統接地16 AWG或更大直徑的銅線。連接包括12V直流電源裝置的12V直流電源插座，可用千斤頂。電源的KVM切換器通過翻轉主開關位置。交換機可以通過前面板按鈕控制，鍵盤/鼠標，或通過RS-232。通過RS-232控制開關，連接一個自動化控制器串行。級聯KVM切換器共同創建了一個擴展系統，連接RS-232輸出從第一單元到下一個單元的RS-232輸入到各單位，菊花鏈。高達8 ext-dvik-mv-41交換機可以連接在一起形成一個精心制作的32計算機系統由一套鍵盤和鼠標控制。功率LED在轉軌前會發光的藍色當機組供電。視頻，音頻，和USB LED指標將輝光藍色時，相應的輸入選擇。
雙屏幕工作站設置：全屏和多視點4視點模式：全屏幕，四核，PIP（畫中畫），和PAP（圖片和照片）輸入和輸出分辨率高達1920 x 1200（WUXGA）和1080p全高清HDCP 1.4標準的通過控制面板，鍵盤/鼠標，和RS-232。全面的，易于使用的屏幕顯示。支持多達8個單位的級聯來創建一個由一個鍵盤/鼠標工作站控制的32個計算機系統。固件更新通過使用葛粉syner-g軟件電源連接器機架安裝使用包括括號鎖定USB端口
Maximum Pixel Clock: 165 MHz Maximum TMDS Clock: 165 MHz Video Input Connectors: (4) DVI-I, 29-pin, female (digital only) Video Output Connectors: (2) DVI-I, 29-pin, female (digital only) USB Connectors: Front Panel: (2) Type A, 5V DC at 1A maximum shared current Rear Panel: (2) Type A, 5V DC at 1A maximum shared current Rear Panel: (4) Type B Microphone Input: (1) 3.5mm mini-mono jack Microphone Outputs: (4) 3.5mm mini-mono jacks L/R Audio Inputs: (4) 3.5mm mini-stereo jacks L/R Audio Output: (1) 3.5mm mini-stereo jack RS-232 Input Port: (1) DB-9, female RS-232 Output Port: (1) DB-9, male Main Power Switch: (1) toggle, on back panel Chassis Ground Connection: (1) machine screw, on back panel Front Panel Controls: (10) tact-type, blue back光，（6）機智型功率指示器：（1）藍色LED視頻，B指標：（4）LED，藍色的音頻指標：（4）LED，藍色的USB指標：（4）LED，藍色的電源連接器：（1）3針，電源的12V直流電源鎖：消費最大操作溫度：+：40W 32 to + 122°F（0～50°C）工作濕度：5%～90%RH，非凝聚存儲溫度：4 to + 185°F（20 to + 85℃）貯藏濕度：0 %～95 %的Rh、非凝結時間：50000小時尺寸（不包括連接器，W×H×D）：“×1.2 17.2“X”（437mm 30mm×7.9×200mm）凈重量單位：3.7磅（1.6公斤）
（1）KVM交換機的multiview 4x1 DVI（EXT dvik - 41）（1）12V直流電源（EXT ps125au - 3P）（1）AC電源線（IEC CAB - powercord - XX）（2）架的耳朵（BKT -架- 1U的BD -灰）（6）架穗股附加螺釘內（4）自我粘合劑凹凸組件（1）快速啟動指南（QSG EXT - dvik - 41）
