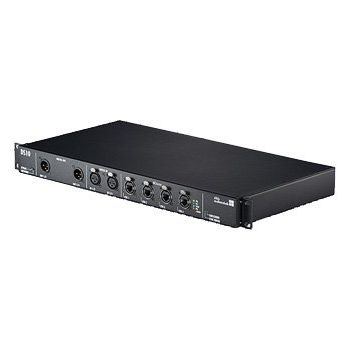

d&b DS10 是一種包含 16 個輸出通道的輸出擴展器，其用途是連接 Dante 音頻網絡和 AES3 數字音頻標準。其主要在 d&b 流動航空箱中使用。此外，它還提供了 4 個AES3 輸入通道，以用作一個簡單的輸入擴展器，例如在觀眾席。

該設備的配置和控制由 Dante 控制器軟件執行，從而能夠在一個單一的軟件平臺上進行整個網絡的路由選擇。該設備符合 EN 55103 （專業音頻、視頻、音視頻和娛樂表演燈光控制器產品系列標準）對環境 E1（住宅）、E2（商業）、E3（市區戶外使用）和 E4（農村地區戶外使用）的電磁兼容性要求。如果設備在高頻發射器（如無線話筒、移動電話等）附近工作，可發生聲音干擾和失真。一般不會損壞設備，但不排除這種可能。

DS10在后面板設置了第 5 個以太網接口，用于在 d&b 流動航空箱中進行內部以太網布線。此外，后面板還提供了 6 個數字輸出接口，以在需要超過4 個 AES 通道時添加更多 AES 通道。DS10 通過 AES3 輸出通道發送元數據（Dante 通道標簽、電纜信息...）以及數字音頻采樣數據。這些元數據可被 d&b 四通道功放（Stream labels）讀取。此外，這些元數據可通過 d&b 遠程網絡顯示在 R1 中。

特點

電源

電源接頭:powerCON®

電源額定電壓:100 至 240 V， 50 – 60 Hz

過電壓保護最高 :400 V AC

功耗:10 W（最大）

數字輸入

連接器:3 針母 XLR 接口，AES 3

針腳配置:1 = GND, 2 = AES Signal, 3 = AES Signal

輸入阻抗: 110 Ω

采樣:32 – 192 kHz

同步:采樣率轉換器（SRC）

數字輸出

連接器:3 針公 XLR 接口，AES 3

針腳配置:1 = GND, 2 = AES Signal, 3 = AES Signal

輸出阻抗:110 Ω

采樣:48/ 96 kHz

同步:Dante 網絡

網絡

連接器: etherCON®:內置式 5 口以太網交換機:100/1000 Mbit

控制器與指示燈

BYPASS/NETWORK:撥動開關

交換機端口模式/音頻損失:RGB LED

SYNC ERROR:LED 指示燈（紅色）

SUBSCRIBED （RX 預訂）:LED 指示燈（綠色）

尺寸和重量

高 x 寬 x 深:1 RU x 19" x 232 mm 1 RU x 19" x 9.1"

重量3.75 kg / 8.26 lb
