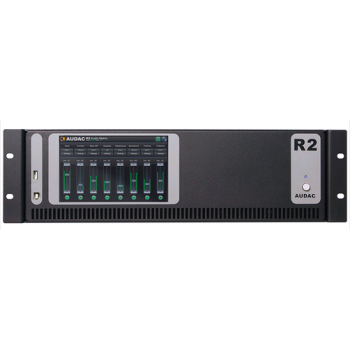

點擊圖片查看原圖
遠程控制
遠程控制主要是通過RJ45接口將R2連接至局域網來實現。這樣，使用瀏覽器即可對R2系統實現控制。
RS232
RS232接口可接外部控制器用于控制R2。這使得其他廠商的家用或工業自動化硬件控制系統也可對R2實現控制。
輔助設備接口
有10個RJ45接口用于墻面控制面板和輸入/輸出模塊的擴展。所有這些連接器均包含RS485控制信號，所以它們可以從多個位置控制功率放大器。
這些連接器中的8個能夠承載雙向數字音頻傳輸信號，用于擴展額外的輸入通道。
輸入通道 1-8 / 分區輸出 1 - 8
提供8路線路輸入和輸出。每個音頻輸入通道都有一個削波LED燈用于指示輸入信號的失真，增益控制電位器可控制輸入信號的電平及RCA輸入接口。
每個分區的輸出都標準配備RCA線路輸出接口，用于連接外部放大器。當R2安裝了功率放大器組件時，每個分區都有一個放大的立體聲音頻輸出，功率為2×60W@4Ohm。
優先輸入
提供兩個優先音頻輸入，每一個都帶有電位器增益控制。此外，還有兩個優先的接點輸入。
數字音頻輸入和輸出
提供光纖和同軸兩種數字音頻信號的輸入和輸出接口。
級聯輸入和輸出通過光纖接口可級聯多個R2和M2，光纖接口組件 OPT2為可選件。
定時的日程安排
內部實時設定實際時間和日期，這樣就可以建立具體的時間表。可程序化的動作包括改變路由信號，調整分區的音量，靜音或編輯尋呼音量。
可以設定特定日期和時間定期重復的單一動作或多個動作（每天或每周）。一共有多達256個定時器預設。例如，當安裝在一家商店時可能會非常有用：系統將在早上打開，在夜間關閉，并在周末處于關閉狀態。
內置DSP信號發生器
內部DSP的信號發生器能夠產生一個可調頻率的正弦信號、白噪聲信號和粉紅噪聲信號。
可編程DSP濾波器
可為多達4個輸出通道添加具有任意可選處理頻率的濾波器。處理頻率可在10Hz--22kHz范圍內。濾波器特性包括高通濾波器、低通濾波器和帶通濾波器。
該濾波器可以很容易地在圖形用戶界面設置。連接超低頻音箱時，不需要額外的分頻處理。
優先輸入
提供了兩個音頻優先輸入和兩個觸點優先輸入。根據配置，4個優先級信號都可以使用。優先信號發生的動作的時間可自由編程。它可自動切換到優先輸入的音頻信號，或當觸點輸入一個信號時，內部布線可自適應優先級。每一個正常的輸入也可以作為優先級輸入。
分區級聯
兩個或更多的區域可以進行級聯，以使它們使用相同的音源，設置相同的音量等。這種連接可以使用優先級觸點自動激活，這樣就可使多個區域進行級聯。輸入通道：
8 x 非平衡線路輸入
8 x 墻面板接口
2 x 優先輸入
輸出通道：
8 x 非平衡線路輸出
(可選功放模塊 POW2)
控制接口：
RS232以太網 墻面板
(可選顯示面板 R2DIS)
觸點控制
供電：110-240V 50-60Hz
高度：3U
尺寸(W x H x D)：482 x 132 x 350 mm
重量：84 Kg
