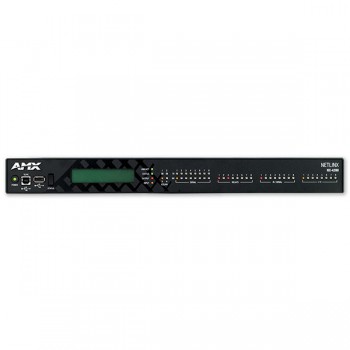

- 前面板顯示 – 前面板裝有一臺液晶顯示器，方便查看狀態信息、網絡設置、IP 地址和 ICSLan 端口狀態等
- 冗余電源 – NX-4200 可通過連接主交流電源 (110/220VAC) 供電，也可由外部 12V 直流電源供電。若交流輸入電源中斷或內部電源發生故障，NX-4200 將立即無中斷切換至 12V 直流電源輸入，除非是連接至 ICSLan 上的 PoE 設備
- 帶電源的 Dual NIC – 啟用兩個獨立網絡接口實現無與倫比的安全性，一個配備 PoE 的 4 端口交換器通過安全的獨立網絡向 PoE 設備供電。局域網端口將主設備連接至外部網絡，ICSLAN 端口連接與主網絡隔離的 AMX 或第三方音視設備
- IPv6 - 支持互聯網協議第 6 版 (IPv6)；該通信協議為聯網計算機提供識別與定位系統，并實現互聯網范圍內的數據傳送
- IEEE 802.1X - 支持基于端口的網絡接入控制的 IEEE 標準，能夠根據設備而非用戶綁定憑證許可或拒絕設備對局域網的連接請求
- X.509 證書服務 - NX 支持基于客戶提供證書的受保護網絡訪問
- 全 LDAP 集成 – 支持多個用戶自定義登錄組進行主設備評估，使 AMX 程序員要求網絡登錄以評估觸控面板特定區域
- 高性能架構，靈活的編程平臺（RPM、NetLinx 和 Java） – 輕松擴展以支持當今和未來的各種應用情形
- 全系列兼容（向后和交叉兼容） – 標準化端口編號和新配置導入/導出工具有助于減少編碼更改
- TLS/SSH 客戶端 - 使 NetLinx 程序員能夠管理與遠程設備或服務器的安全端口 TLS 和 SSH 通信
- 加密支持 - 根據 FIPS 140-2 采用美國政府計算機安全標準認證密碼模塊以保護敏感或有價值數據
- 網絡系統日志 – 支持標準設備登錄到系統日志服務器
- 強化串行和紅外端口診斷 - 串行和紅外端口斷開或接線不當時提供實時錯誤反饋
- 文件從 U 盤導入/導出 – 備份與還原配置數據和程序文件，通過標準 U 盤更新固件
- 1600MIPS（百萬條指令/秒）超高速處理器
- 1 GB 板載 RAM
- 1M 非易失性存儲器
- 8GB SDHC 閃存
- 1 U
- 2 個 AXlink 接口
- 1 個 10/100 局域網接口
- 4 個 10/100 帶 PoE ICSLan 接口
- 4 個 PoE 接口
- 8 個 數字 I/O 端口
- 2 個 RS232/422/485 端口
- 6 個僅適用 RS232 的端口
- 8 個紅外/串行輸出端口
- 8 個中繼端口
特點
性能
| 尺寸（高寬厚） | 1 4/5” x 17” x 9 1/8” (45.15 mm x 431.80 mm x 231.64 mm) |
| 重量 | 7.6 lb. (3.447 Kg) |
| 內存 | 存儲卡：8 GB SD，NVRAM：1 MB，DDRAM：1 GB，注：支持外接 USB 固態硬盤 |
|
功耗 |
有效功耗：8.4 W |
| Axlink 端口 | (2) 4 位 3.5mm 螺絲接線端，為外部 Axlink 控制設備提供數據和電源 |
| Axlink 指示燈 | (2) Axlink LED（綠色）指示 Axlink 端口的狀態 |
| RS-232/422/485 端口 | (2) 10 位 3.5mm 螺絲接線端，NetLinx 端口 1 和 5，XON/XOFF（發送開啟/關閉），CTS/RTS（清除發送/準備發送），300 - 115200 波特 |
| RS-232 端口 | (6) 5 位 3.5mm 螺絲接線端，NetLinx 端口 2-4 和 6-8，XON/XOFF（發送開啟/關閉），CTS/RTS（清除發送/準備發送），300 - 115200 波特 |
| 串行指示器 | 當串行端口 1 - 8 正在發送和接收數據時，有 (8) 組 LED（紅/黃）燈會給出指示 |
| IR/串行 | (8) 2 位 3.5mm 螺絲接線端，8 個紅外發送/單向串行端口，NetLinx 端口 11-18，支持達到 1.142 MHz 的高頻載波，可同時生成 8 個紅外/串行數據信號 |
| IR/串行指示燈 | (2) LED（紅色）指示每個紅外/串行端口 (11-18) 何時傳輸控制數據 |
| I/O 通道 | (8) 1 個 10 位 3.5mm 螺絲接線端，用于觸點閉合的 8 通道二進制 I/O 端口，每個輸入端可以進行電壓檢測，NetLinx 端口 22，通道 1-8 |
| I/O 指示燈 | (8) LED（黃色）指示每個 I/O 通道 (1-8) 是否處于活動狀態 |
| 繼電器 | (8) 兩個 8 位 3.5 mm 螺絲接線端，(8) 單刀單擲繼電器，NetLinx 端口 21，通道 1-8，每個繼電器可以切換到 24 VDC 或 28 VAC @ 1A 且均為獨立控制 |
| 繼電器指示器 | (8) LED（紅色）指示每個繼電器通道 (1-8) 何時激活（關閉） |
| FG Numbers | FG2106-04 |
