產品概述:

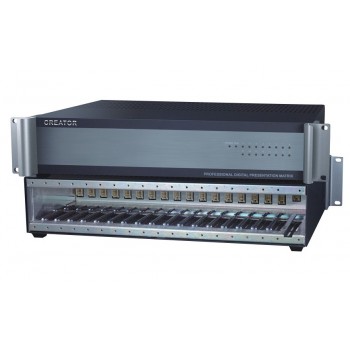

CR-EC-ANY16是新一代音視頻無縫混插矩陣,支持HDMI/DVI/VGA/SDI/音頻/CAT5輸入輸出, 輸入輸出接口可以靈活配置;切換過程中不會產生裂縫、抖動、黑屏等。
支持HDCP1.3 、DVI1.0 協議;
音視頻無縫切換;
插卡式,可以靈活配置,可任意切換和傳輸多種格式音視頻信號;
可以實現TCP/IP網絡控制,串口控制,也可以通過外置鍵盤控制;
可任意定義輸入或輸出接口數量;
網絡輸入輸出卡,可以配合CREATOR ANY系列傳輸器;超五類網線最大傳輸距離可以達到100米;
支持分辨率:
800600@60Hz,1024X768@60Hz,
1280720@60Hz,1280768@60Hz,
1280800@60Hz,1280960@60Hz,
12801024@60Hz,16001200@60Hz,
19201080@60Hz 。
產品型號 CR-EC-ANY16
接口
輸入卡槽 1-15
輸出卡槽 1-15
控制卡槽 1
支持輸入插卡 Ein-HDMI200; Ein-DVI200;
Ein-AUDIO200; Ein-LAN;
Ein-VGA200; Ein-SDI200
支持輸出插卡 Eout-HDMI200; Eout-DVI200;
Eout-AUDIO200; Eout-LAN;
Eout-VGA200; Eout-SDI200
支持控制插卡 Con-ETN20
串口控制
串行控制接口 RS-232, 9針母D型接口
波特率與協議 波特率:9600 數據位:8位
停止位:1 ,無奇偶校驗
串行控制卡結構 2=TX,3=RX,5=GND
以太網控制
以太網控制接口 RJ-45
以太網控制協議 TCP/IP
以太網控制速率 自適應10M/100M
規格
電源 100VAC-240VAC,50/60Hz
尺寸 483(L)x304(W)x88.1(H)
最大功耗 100W
溫度 工作溫度:0℃ ~ +50℃
儲存溫度:-20℃ ~ +70℃
濕度 工作濕度、儲存濕度:10%~90%
平均故障間隔時間 30,000 小時
質保 1年免費保修,終生維護
