產品概述：

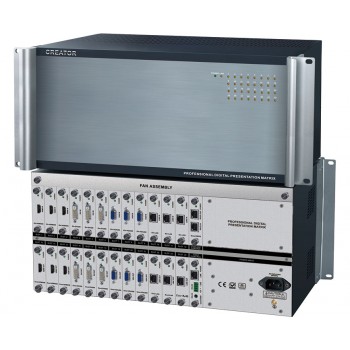

CR-EC-ANY24是新一代音視頻無縫混插矩陣，支持HDMI/DVI/VGA/SDI/CAT5輸入輸出。傳統的矩陣切換器在工程應用中輸入輸出接 口不能隨意的更改，造成端口的浪費及工程應用的局限性。切換過程中產生的裂縫、抖動、黑屏。已經不能滿足高端客戶和復雜系統的應用需求，針對傳統矩陣應用 的局限性，所以本著簡化系統集成、高端應用的理念。CREATOR推出ANY系列數字混合無縫切換矩陣，無需區分輸入輸出端口，輸入輸出端口靈活配置。無 縫切換將使得切換器在切換過程無閃爍、無黑屏、無抖動、無裂縫等。

真正實時無縫切換；

全數字化切換；

輸入輸出端口任意配置；

輸入輸出卡自動識別，支持熱插拔；

插卡式電源；

支持各種視頻信號輸入；

輸入支持倍頻、倍線、SCALER；

符合HDCP標準，兼容HDMI 1.3a；

插卡式機箱結構設計；

支持HDCP1.3 、DVI1.0 協議；

音視頻無縫切換；

插卡式，可以靈活配置，可任意切換和傳輸多種格式音視頻信號；

可以實現TCP/IP網絡控制，串口控制，也可以通過外置鍵盤控制；

可任意定義輸入或輸出接口數量；

網絡輸入輸出卡，可以配合CREATOR ANY系列傳輸器。超五類網線最大傳輸距離可以達到100米；

可實現級聯；

支持分辨率：
800600@60Hz；1024X768@60Hz； 1280720@60Hz；1280768@60Hz；
1280800@60Hz；1280960@60Hz； 12801024@60Hz；16001200@60Hz； 19201080@60Hz。

產品型號 CR-EC-ANY24

接口

輸入卡槽 1-23

輸出卡槽 1-23

控制卡槽 1

支持輸入插卡 Ein-HDMI200;  Ein-DVI200;  Ein-LAN;  Ein-VGA200; Ein-SDI200;

支持輸出插卡 Eout-HDMI200;   Eout-DVI200; Eout-LAN;        Eout-VGA200;

支持控制插卡 Con-ETN20;      Ecas-RS232;    Ecas-RJ45;

串口控制

串行控制接口 RS-232,9針母D型接口

波特率與協議 波特率：9600    數據位：8位   停止位：1 ，無奇偶校驗

串行控制卡結構 2=TX,3=RX,5=GND

鍵盤控制

控制接口 3.8mm鳳凰座接口

協議 RS485協議

鍵盤型號 CR-MCP100

以太網控制

以太網控制接口 RJ-45

以太網控制協議 TCP/IP

以太網控制速率 自適應10M/100M

規格

電源 100VAC-240VAC,50/60Hz

尺寸 483(L)x304(W)x221.5(H)

最大功耗 100W

溫度 工作溫度：0℃ ~ +50℃            儲存溫度：-20℃ ~ +70℃

濕度 工作濕度、儲存濕度：10%~90%

平均故障間隔時間 30,000 小時

質保 1年免費保修,終生維護
