產品描述：
CROSS系列混合矩陣切換器提供HDMI、DVI、VGA、CVBS、S-Video、YPbPr、SDI信號本地直連輸入，以及HDMI、DVI、 VGA、SDI直連輸出，DVI無縫輸出，DVI拼接輸出。除此之外，還提供雙絞線(HDbaseT) 輸入輸出板卡，配合雙絞線傳輸器可通過雙絞線延長輸 入與輸出的信號傳輸距離到100M，另外還提供Fiber(光纖)輸入輸出板卡，配合光纖傳輸器通過單芯多模光纖延長輸入與輸出的信號傳輸距離到 300M，更可更換為使用單模光纖傳輸?shù)膯文Ｊ瞻l(fā)器提升傳輸距離達20KM。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終 端。

支持COMP(分量視頻輸入接口可轉接以下信號VGA、CVBS、S-Video、YPbPr)，DVI，HDMI，雙絞線(HDbaseT)，F(xiàn)iber(光纖)、SDI中的任意板卡輸入；

支持DVI，HDMI，雙絞線(HDbaseT)，F(xiàn)iber(光纖)、VGA、SDI，DVI無縫，DVI拼接中的任意板卡輸出；

支持輸入EDID讀取，自定義功能；

支持內嵌雙向紅外和RS-232控制信號切換功能(需配合雙絞線或光纖板卡及相應的傳輸器)；

支持正向高速通道和內嵌控制信號分離切換模式；

控制方式靈活，具有按鍵面板操作，RS-485擴展鍵盤操作，還提供2路標準RS-232通訊接口和網絡端口，方便用戶與各種遠端控制設備配合使用。

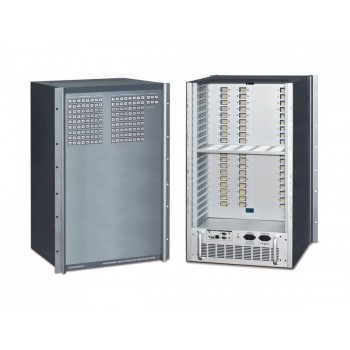

產品型號 CROSS-MAX7272

接口

可接輸入卡 數量/輸入路數 9/72

可接輸出卡 數量/輸出路數 9/72

支持輸入插卡類型 Xin-DVI8; Xin-HDMI8; Xin-CAT8;

Xin-SF8; Xin-COMP8;Xin-SDI8

支持輸出插卡類型 Xout-DVI8; Xout-HDMI8; Xout-CAT8; Xout-SF8;

Xout-VGA8;Xout-DVI85;Xout-PJ8

接口帶寬 2.25Gbps，全數字 （總共6.75Gbps，每種顏色是2.25Gbps）

串口控制

串行控制接口 RS-232，9-針母 D型 接口

波特率與協議 波特率：9600，數據位：8位， 停止位：1，無奇偶校驗位

串行控制口結構 2 = TX，3 = RX，5 = GND

KEYBOARD 控制接口

鍵盤控制接口 4位3.8mm鳳凰接口

使用方式 與擴展鍵盤MCP100配套使用

鍵盤控制口結構 +5V=DC5V , + = DATA+, -=DATA- ,GND = 信號地

以太網控制

以太網控制接口 RJ-45母接口

以太網控制協議 TCP/IP

以太網控制速率 自適應10M/100M，全雙工或半雙工

規格

電源 100V AC ~ 240V AC，50/60 Hz， 國際自適應電源

最大功耗

（插滿最大功耗的IO卡） 795W

產品重量

（不包含任何卡） 30kg

儲存、使用溫度 -20℃ ～ +70℃

儲存、使用濕度 10% ～90%

機箱尺寸 16U

平均故障間隔時間 30,000 小時

質保 1年免費保修，終生維護

尺寸 483(L)×404(W)×710.4(H)
