? 用于新一代 CS 基本系統的經濟實惠的解決方案

? 最多 245 個有線饋送裝置,可連接186個譯員機

? 用于配置和控制計算機的以太網連接

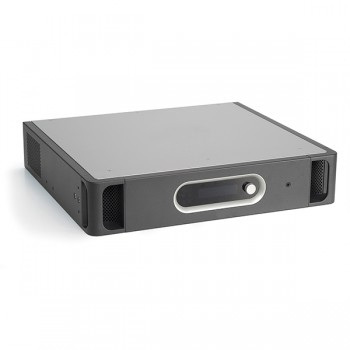

此中央控制單元 (CS) 具有以下功能：控制有線代表機話筒、分配同聲傳譯和進行投票表決進程，無需操作人員干預。

與 PC 配合使用時，此控制單元可以提供更加完美的會議控制功能。 用戶可以訪問大量的軟件模塊，每個都具有特定的會議控制和監控功能。 這些模塊大大提升了會議管理能力。一旦 PC 出現故障，控制器將轉換為獨立操作模式，使會議能夠繼續進行。

? 該系列產品為我公司與德國博世公司在深度合作的背景下聯合研發

? 該系列產品曾獲得German Design Award、德國紅點設計獎和iF產品設計獎

基本功能

? 用于新一代 CS 有線系統

? 基本話筒管理功能

? 四種話筒工作模式：

– 開放：話筒按鈕控制發言請求（自動）

– 覆蓋：話筒按鈕覆蓋已開啟的話筒 (FIFO)

– 語音：語音激活話筒

– 按住按鈕發言

? 打開話筒的數量為1至25個

? 可通過顯示屏和旋鈕對 CS 和系統進行配置

? 用于代表大會投票程序的基本投票控制。 代表可以登記“出席”、“贊成”、“反對”和“棄權”。 Concentus 主席機可以啟動、停止和暫停投票表決。 表決結果可以顯示在大廳顯示屏和代表機的 LCD 屏上

? 用于激活投票表決音的尋呼功能。 通過提示音，主席提示即將開始新一輪的投票表決

? 同聲傳譯功能，附帶 31 個語言通道以及 1 個會場語言通道

? 向 DCN 有線通道選擇器分配多達 31 個語言通道以及 1 個會場語言通道

? 基本對講功能，可以與操作人員和主席進行通話（都可以通過譯員臺呼叫）

? 獨立自動會議攝像機跟蹤控制

? 使用 PC 控制軟件或遙控器增強會議控制能力

? 可調節音頻輸入的靈敏度

? 可調節音頻輸出的級別

? 音頻插入功能，用于連接外部音頻處理設備或電話?cǎi)詈掀?

? 安裝人員可為 CS 分配唯一的名稱以便識別

? 通過 VU 計量表讀數來監控音頻輸入和音頻輸出。 可以使用耳機來監控音頻

? 適用于桌面或機架安裝的 19 英寸 (2U) 機箱

? 方便攜帶的提手

控件和指示燈

前面

? 電源開關

? 2 x 16 字符的 LCD 顯示屏，用于顯示狀態和配置

? 旋鈕，用于瀏覽菜單

背面

? 三個紅色 LED 過載指示燈，用于指示 DCN 網絡輸出

? 綠色和黃色 LED 指示燈，用于指示以太網活動

互連

前面

? 一個 3.5 毫米（0.14 英寸）立體聲耳機插孔

背面

? 內置保險絲的歐式電源插座

? 三個 DCN 電源插座，包括用于連接裝置的鎖定設施

? 兩個立體聲蓮花插非均衡音頻線路輸入

? 一個 3 針 XLR 平衡式音頻線路輸出

? 兩個立體聲蓮花插非均衡音頻線路輸出

? 一個以太網連接，用于控制 PC 或開放式接口

? 一個 RS?232 串行數據連接器，用于控制攝像機

附件

CS101 基本中央控制單元x1

用于 19 英寸機柜安裝的支架套件x1

支腳套件x1

系統安裝和用戶說明 DVD 光盤x1

美式電源線x1

歐式電源線x1

技術規格

電氣指標

電源電壓               100?240 Vac 50?60 Hz

功耗                   295 W

DCN 系統電源           40 Vdc，每個 DCN 插孔最高 85 W

總功率                 255 W

RS?232 連接             1 個九針 Sub?D 插座

頻率響應               30 Hz – 20 kHz（-3 dB，額定電平）

額定電平時的 THD       < 0.5 %

串?dāng)_衰減               > 85 dB，1 kHz

動態范圍               > 90 dB

信噪比                 > 87 dBA

音頻輸入

蓮花插座額定輸入       -24 dBV (+/- 6 dB)

蓮花插座最大輸入       +0 dBV

音頻輸出

XLR 額定輸出           -12 dBV (+6 / -24 dB)

XLR 最大輸出           +12 dBV

蓮花插座額定輸出       -24 dBV (+6 / -24 dB)

蓮花插座最大輸出       +0 dBV

機械指標

安裝桌面安裝或安裝在 19 英寸機柜中

尺寸（高 x 寬 x 厚）

桌面安裝，含支腳92 x 440 x 400 毫米（3.6 x 17.3 x 15.7 英寸）

19 英寸機柜安裝，含支架88 x 483 x 400 毫米（3.5 x 19 x 15.7 英寸）

支架前面        40 毫米（1.6 英寸）

支架后面        360 毫米（14.2 英寸）

重量            7.9 千克（17.5 磅）

顏色            碳黑色 (PH 10736) 和銀白色
